1SBN060300T1000

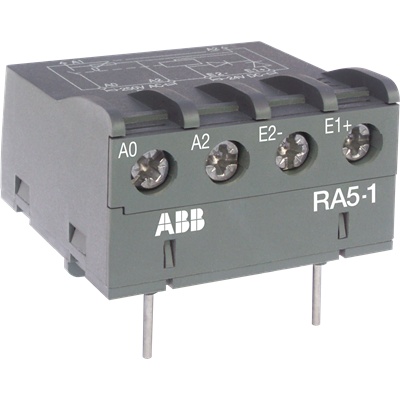

RA5-1 (EMB x 10)

RA5-1 è un relè di interfaccia progettato per ricevere segnali a 24 V CC forniti da PLC o da altre sorgenti con bassa potenza di uscita e per ripristinarli con potenza sufficiente ad alimentare le bobine dei relativi contattori. Il relè di interfaccia RA5-1 è composto da un relè elettromeccanico miniaturizzato dotato di un contatto N.A. e di una bobina a 24 V CC a basso consumo. La bobina del relè di interfaccia è controllata dal PLC, mentre il contatto N.A. garantisce la commutazione del contattore di potenza. La commutazione della bobina genera sovratensioni che hanno effetti negativi sui dispositivi elettronici, sugli isolatori e, più in generale, sulla durata dei componenti. L'RA5-1 è dotato di soppressori di sovratensione:• sulla bobina del relè a 24 V CC tramite un diodo,• sulla bobina del contattore di potenza tramite un varistore.Inoltre, l'RA5-1 è protetto contro l'inversione di polarità del relè tramite un diodo inserito tra i morsetti di ingresso E1 ed E2. RA5-1 (EMB x 10) è una confezione multipla da 10 pezzi.
