1SBL417024R7000

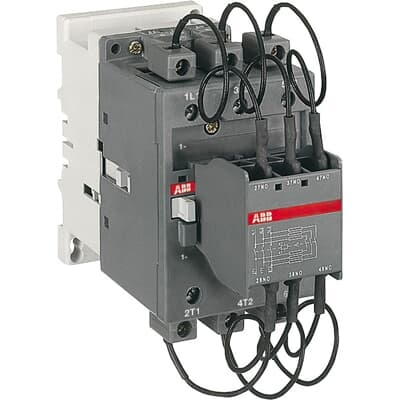

UAF75-30-00RA 100-250V 50Hz / 100-250V 60Hz / 100-250V CC

Contattori tripolari UA75..RA 3 poli per la commutazione di condensatori, utilizzabili in installazioni in cui la corrente di picco supera di gran lunga 100 volte la corrente nominale efficace. I contattori vengono forniti completi di resistori di smorzamento e devono essere utilizzati senza induttanze aggiuntive (vedere tabella sottostante). I condensatori devono essere scarichi (tensione residua massima ai morsetti ≤ 50 V) prima di essere nuovamente alimentati durante la chiusura dei contattori. La loro durata elettrica è di 250 000 cicli di manovra per Ue < 500 V e 100 000 cicli di manovra per 500 V ≤ Ue ≤ 690 V. I contattori UA..RA sono dotati di un blocco frontale speciale, che garantisce l'inserimento in serie di 3 resistori di smorzamento nel circuito per limitare il picco di corrente all'energizzazione della batteria di condensatori. Il loro collegamento garantisce inoltre la precarica dei condensatori al fine di limitare il secondo picco di corrente che si verifica alla chiusura dei poli principali. L'inserimento dei resistori consente di smorzare il picco di corrente più elevato del condensatore all'inserzione, qualunque sia il suo livello. I contattori tripolari della serie UA..RA sono di tipo modulare. - Poli principali: 3 poli principali - Accessori: è disponibile un'ampia gamma di accessori. I contattori UAF..RA sono dotati di un'interfaccia elettronica della bobina che accetta un'ampia gamma di tensioni di controllo, in alimentazione CA 50/60 Hz o CC. Lo stesso contattore può accettare diverse tensioni di alimentazione in base ai diversi paesi in cui verrà installata l'apparecchiatura elettrica, o eventuali fluttuazioni della tensione
