1SBL241024R8110

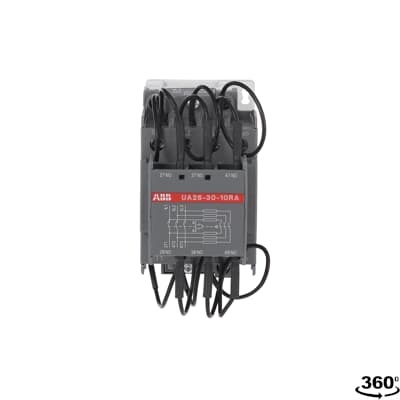

UA26-30-10RA 24V 50Hz / 24V 60Hz

Il UA26-30-10RA 24V 50Hz / 24V 60Hz è un contattore tripolare per la commutazione di condensatori, utilizzabile in installazioni in cui la corrente di picco supera di gran lunga 100 volte la corrente nominale efficace. I contattori vengono forniti completi di resistenze di smorzamento e devono essere utilizzati senza induttanze aggiuntive (vedere la tabella seguente). I condensatori devono essere scarichi (tensione residua massima ai morsetti ≤ 50 V) prima di essere nuovamente alimentati quando i contattori sono in chiusura. La loro durata elettrica è di 250 000 cicli di manovra per Ue < 500 V e 100 000 cicli di manovra per 500 V ≤ Ue ≤ 690 V. I contattori UA..RA sono dotati di un blocco frontale speciale, che garantisce l'inserimento in serie di 3 resistenze di smorzamento nel circuito per limitare il picco di corrente all'energizzazione della batteria di condensatori. Il loro collegamento garantisce inoltre la precarica dei condensatori al fine di limitare il secondo picco di corrente che si verifica alla chiusura dei poli principali. L'inserimento delle resistenze consente di smorzare il picco di corrente più elevato del condensatore all'inserzione, qualunque sia il suo livello. I contattori tripolari della serie UA..RA sono di tipo modulare. - Poli principali e contatti ausiliari: 3 poli principali, 1 contatto ausiliario incorporato - Circuito di comando: azionamento in corrente alternata con circuito magnetico laminato - Accessori: è disponibile un'ampia gamma di accessori.
